Vôn kế là gì và thiết bị này được sử dụng như thế nào trong quá trình kiểm tra hệ thống điện? Đây là dụng cụ đo điện quen thuộc, có khả năng xác định hiệu điện thế giữa hai điểm trong mạch, từ đó hỗ trợ kiểm tra nguồn điện và phát hiện những bất thường trong quá trình vận hành. Tùy từng loại, vôn kế có thể đo điện áp một chiều (DC), xoay chiều (AC) và một số tín hiệu điện áp đặc thù.
Vôn kế là gì?
Vôn kế là thiết bị chuyên dùng để đo hiệu điện thế giữa hai điểm trong một mạch điện. Kết quả đo được biểu thị bằng đơn vị vôn (V), giúp người sử dụng xác định nguồn điện hoặc điện áp tại một vị trí cụ thể có nằm trong phạm vi yêu cầu hay không.
Khác với ampe kế dùng để đo cường độ dòng điện, vôn kế được thiết kế với điện trở trong lớn và phải mắc song song với phần mạch hoặc thiết bị cần kiểm tra. Cách kết nối này giúp hạn chế dòng điện chạy qua dụng cụ đo, đồng thời giảm ảnh hưởng đến trạng thái hoạt động của mạch.
Trong thực tế, vôn kế có mặt trong phòng thí nghiệm, xưởng kỹ thuật, hệ thống điện dân dụng và nhiều thiết bị điện tử. Với các dòng đồng hồ đo điện đa năng hiện nay, chức năng đo điện áp thường được tích hợp cùng khả năng đo dòng điện, điện trở và nhiều thông số khác.

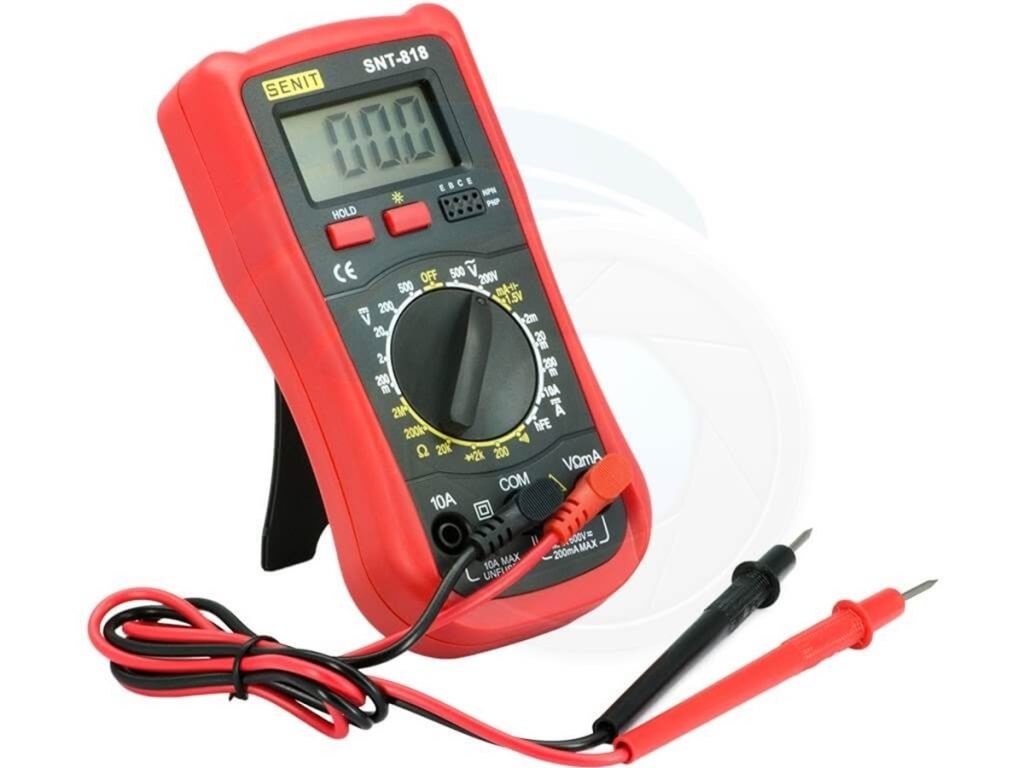

Cấu tạo cơ bản của vôn kế
Tùy thuộc vào công nghệ đo và thiết kế, cấu tạo vôn kế có thể khác nhau. Tuy nhiên, một thiết bị thông dụng thường gồm các bộ phận chính sau:
Kim chỉ thị hoặc màn hình hiển thị: Vôn kế analog sử dụng kim để biểu thị kết quả trên thang chia độ, trong khi vôn kế kỹ thuật số hiển thị trực tiếp giá trị đo bằng số.
Thang đo: Đây là khu vực chứa các vạch và giá trị điện áp tương ứng. Với vôn kế analog, người dùng cần lựa chọn đúng thang trước khi đọc kết quả.
Đầu đo và cổng kết nối: Hai đầu đo thường gồm cực dương và cực âm, được nối với hai điểm cần xác định hiệu điện thế. Ở các thiết bị phổ biến, đầu đo thường được phân biệt bằng màu sắc để hạn chế thao tác nhầm.
Mạch đo: Bộ phận này tiếp nhận tín hiệu điện áp từ đầu vào và chuyển đổi thành thông tin phù hợp với cơ cấu chỉ thị hoặc màn hình hiển thị.
Điện trở hạn dòng: Đối với vôn kế analog, điện trở có giá trị lớn được mắc nối tiếp với cơ cấu đo nhằm hạn chế dòng điện đi qua thiết bị và mở rộng phạm vi đo.
Vỏ bảo vệ: Bao bọc các linh kiện bên trong, đồng thời giúp cách điện và bảo vệ thiết bị trước những tác động trong quá trình sử dụng.
Nhờ sự phối hợp của các bộ phận trên, vôn kế có thể thực hiện phép đo điện áp với mức độ chính xác tùy thuộc vào thiết kế và cấp chính xác của từng thiết bị.
Nguyên lý hoạt động của vôn kế
Vôn kế hoạt động dựa trên nguyên tắc xác định hiệu điện thế giữa hai điểm. Vì vậy, thiết bị phải được mắc song song với phần mạch cần đo thay vì mắc nối tiếp.
Khi kết nối hai đầu đo vào hai điểm có điện thế khác nhau, điện áp giữa chúng được đưa vào mạch đo của vôn kế. Với vôn kế kim, tín hiệu điện tạo ra tác động lên cơ cấu đo, khiến kim dịch chuyển trên thang chia độ. Mức độ lệch của kim tương ứng với giá trị điện áp.
Đối với vôn kế kỹ thuật số, điện áp đầu vào được xử lý và chuyển đổi thành tín hiệu số thông qua bộ chuyển đổi tương tự – số (ADC). Sau đó, kết quả được tính toán và hiển thị trên màn hình.
Do có điện trở đầu vào lớn, dòng điện mà vôn kế lấy từ mạch cần đo thường rất nhỏ. Đây là đặc điểm quan trọng giúp thiết bị hạn chế ảnh hưởng đến mạch trong quá trình kiểm tra.
Lưu ý: Không nên tùy ý mắc vôn kế nối tiếp vào mạch. Cách đấu này có thể làm thay đổi đáng kể dòng điện trong mạch và gây sai số hoặc ảnh hưởng đến thiết bị.
Các loại vôn kế phổ biến
Dựa trên phương thức hiển thị và công nghệ đo, vôn kế thường được chia thành hai nhóm chính.
Vôn kế analog
Vôn kế analog sử dụng cơ cấu cơ điện kết hợp với kim chỉ thị. Khi điện áp được đưa vào, dòng điện chạy qua cơ cấu đo tạo ra mô-men làm kim dịch chuyển trên thang đo.
Ưu điểm của loại này là cấu tạo tương đối trực quan, người dùng có thể quan sát sự thay đổi của kim trong quá trình đo. Tuy nhiên, việc đọc kết quả phụ thuộc vào vị trí quan sát và cách chọn thang đo, vì vậy sai số có thể cao hơn nếu thao tác không chính xác.
Vôn kế kỹ thuật số
Vôn kế kỹ thuật số sử dụng mạch điện tử để xử lý tín hiệu và hiển thị trực tiếp giá trị điện áp trên màn hình. Đây là dạng phổ biến trong các đồng hồ vạn năng và thiết bị đo điện hiện nay.
So với loại analog, vôn kế kỹ thuật số thường dễ đọc kết quả hơn, có độ phân giải cao và có thể tích hợp nhiều chức năng đo khác nhau. Tuy nhiên, kết quả đo vẫn chịu ảnh hưởng bởi chất lượng thiết bị, độ chính xác của mạch đo, nhiệt độ môi trường và tình trạng nguồn cấp.
Vôn kế được sử dụng để làm gì?
Với chức năng chính là xác định điện áp, vôn kế được ứng dụng trong nhiều công việc liên quan đến điện và điện tử.

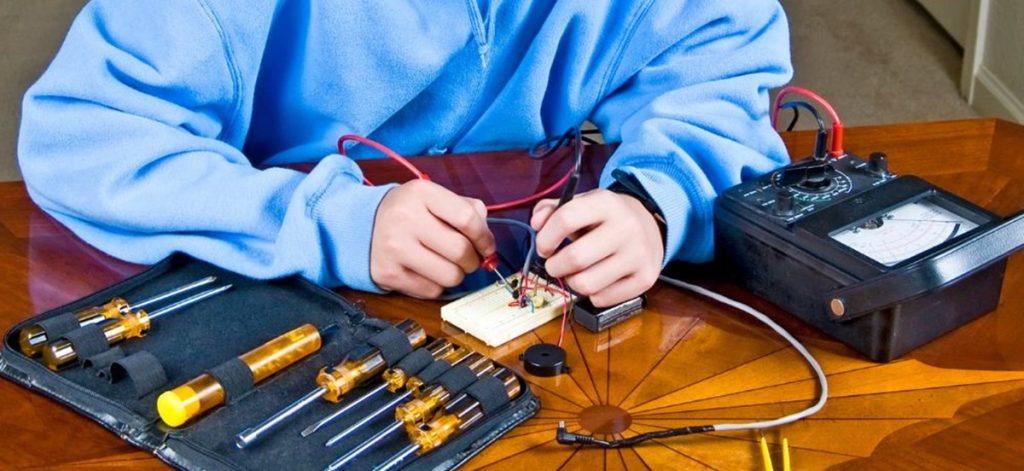

Kiểm tra nguồn điện: Thiết bị có thể được sử dụng để xác định điện áp của pin, ắc quy, bộ nguồn hoặc các nguồn điện khác.
Kiểm tra mạch điện: Kỹ thuật viên có thể đo điện áp tại từng vị trí trong mạch để phát hiện tình trạng sụt áp, mất điện áp hoặc những bất thường liên quan đến nguồn cấp.
Kiểm tra thiết bị điện: Vôn kế hỗ trợ xác định điện áp đầu vào và đầu ra của nhiều thiết bị, từ đó giúp quá trình kiểm tra, sửa chữa thuận lợi hơn.
Bảo trì hệ thống điện: Trong quá trình bảo dưỡng, phép đo điện áp giúp kỹ thuật viên đánh giá tình trạng hoạt động của các mạch và bộ phận điện.
Ứng dụng trong học tập: Vôn kế là dụng cụ quen thuộc trong các bài thực hành vật lý và điện tử, giúp người học trực tiếp quan sát mối quan hệ giữa hiệu điện thế và các đại lượng điện khác.
Nhìn chung, vôn kế là dụng cụ quan trọng để kiểm tra và xác định hiệu điện thế trong mạch điện. Từ các thiết bị analog truyền thống đến vôn kế kỹ thuật số hiện đại, nguyên tắc chung vẫn là đo điện áp giữa hai điểm mà không làm ảnh hưởng đáng kể đến mạch. Hiểu đúng cách hoạt động và sử dụng vôn kế không chỉ giúp kết quả đo chính xác hơn mà còn góp phần đảm bảo an toàn trong quá trình kiểm tra hệ thống điện.
