Cách lựa chọn aptomat chống giật phù hợp là vấn đề nhiều gia đình cần quan tâm khi thiết kế hoặc nâng cấp hệ thống điện. Thiết bị này có khả năng phát hiện dòng điện rò và ngắt mạch khi dòng rò vượt ngưỡng thiết kế, qua đó góp phần giảm nguy cơ điện giật và sự cố do rò điện. Tuy nhiên, không phải cứ chọn thiết bị có dòng định mức càng lớn hoặc thông số càng cao là phù hợp. Cần dựa vào hệ thống điện, tải sử dụng và mục đích bảo vệ để lựa chọn đúng loại.
Aptomat chống giật là gì?
Aptomat chống giật thường được gọi là RCD, RCCB hoặc RCBO, tùy theo cấu tạo và chức năng bảo vệ. Thiết bị hoạt động dựa trên việc phát hiện sự chênh lệch giữa dòng điện đi và dòng điện trở về trong mạch.
Trong điều kiện bình thường, dòng điện đi qua dây pha và quay về qua dây trung tính có giá trị tương ứng. Khi xảy ra rò điện, một phần dòng điện có thể đi qua vỏ thiết bị, dây tiếp đất hoặc cơ thể người xuống đất. Khi dòng chênh lệch đạt đến ngưỡng tác động của thiết bị, mạch sẽ được ngắt.
Cần lưu ý rằng aptomat chống giật không thay thế hoàn toàn cho các biện pháp an toàn điện khác. Thiết bị vẫn cần được kết hợp với hệ thống dây dẫn, tiếp địa và thiết bị bảo vệ quá dòng phù hợp.
Các loại aptomat chống giật phổ biến
RCCB
RCCB chủ yếu đảm nhận chức năng bảo vệ chống dòng rò và không thay thế thiết bị bảo vệ quá tải, ngắn mạch. Vì vậy, trong hệ thống sử dụng RCCB, thường cần kết hợp thêm MCB hoặc thiết bị bảo vệ quá dòng phù hợp.
Loại này có thể được lựa chọn khi gia đình muốn bổ sung chức năng chống rò cho một hệ thống đã có thiết bị bảo vệ quá dòng riêng.
RCBO
RCBO kết hợp nhiều chức năng trong một thiết bị, thường gồm bảo vệ dòng rò cùng bảo vệ quá tải và ngắn mạch.
Nhờ tích hợp nhiều chức năng, RCBO có thể được sử dụng để bảo vệ từng mạch riêng như mạch ổ cắm, máy nước nóng hoặc một nhóm thiết bị nhất định. Khi xảy ra sự cố, việc bảo vệ theo từng nhánh cũng giúp hạn chế phạm vi mất điện.
RCD
RCD là tên gọi chung cho nhóm thiết bị bảo vệ dựa trên nguyên lý phát hiện dòng dư hoặc dòng rò. Trong thực tế, người dùng có thể gặp các tên gọi như RCCB hoặc RCBO tùy theo loại thiết bị và chức năng được tích hợp.
Vì vậy, khi mua thiết bị, không nên chỉ dựa vào tên gọi “aptomat chống giật” mà cần đọc rõ các thông số và chức năng được nhà sản xuất công bố.
Những thông số cần quan tâm khi chọn aptomat chống giật
Dòng điện định mức
Dòng điện định mức, thường ký hiệu là In, cho biết mức dòng điện mà thiết bị được thiết kế để làm việc trong điều kiện quy định.
Thông số này cần phù hợp với tải của mạch và khả năng chịu dòng của dây dẫn. Không nên chọn aptomat có dòng định mức quá cao chỉ để tránh tình trạng thiết bị thường xuyên ngắt, bởi thiết bị bảo vệ phải phù hợp với cả dây dẫn và tải của mạch.
Dòng rò tác động
Đây là một trong những thông số quan trọng nhất khi lựa chọn aptomat chống giật, thường được biểu thị bằng IΔn và đơn vị mA.
Các thiết bị dùng để bảo vệ bổ sung chống điện giật trong gia đình thường có ngưỡng dòng dư thấp, phổ biến là 30 mA. Tuy nhiên, giá trị cụ thể cần được lựa chọn theo mục đích bảo vệ, tiêu chuẩn áp dụng và thiết kế của hệ thống.
Không nên hiểu rằng cứ chọn ngưỡng càng thấp thì thiết bị luôn tốt hơn. Ngưỡng quá nhạy trong một hệ thống có dòng rò tự nhiên lớn có thể khiến thiết bị tác động ngoài mong muốn.
Số cực
Tùy hệ thống điện, aptomat có thể có cấu hình số cực khác nhau. Với mạch điện 1 pha, thiết bị thường được lựa chọn theo cấu hình phù hợp với dây pha và dây trung tính.
Đối với hệ thống 3 pha, cấu hình thiết bị phải tương ứng với cách phân phối điện của hệ thống. Việc lựa chọn số cực cần căn cứ vào sơ đồ điện thay vì chỉ dựa vào số lượng dây nhìn thấy tại vị trí lắp đặt.
Khả năng cắt
Đối với các thiết bị có chức năng bảo vệ quá dòng như RCBO, khả năng cắt cũng là thông số cần quan tâm. Thông số này cho biết khả năng của thiết bị trong việc ngắt dòng sự cố theo điều kiện mà nhà sản xuất quy định.
Đối với RCCB chỉ đảm nhận chức năng chống dòng rò, việc bảo vệ ngắn mạch vẫn cần được thực hiện bởi thiết bị bảo vệ quá dòng phù hợp.
Những sai lầm khi chọn aptomat chống giật
Một sai lầm phổ biến là chỉ quan tâm đến giá bán hoặc thương hiệu mà bỏ qua thông số kỹ thuật. Thiết bị cần tương thích với điện áp, số cực, dòng định mức và sơ đồ điện của hệ thống.
Một lỗi khác là sử dụng RCCB nhưng cho rằng thiết bị này đã bảo vệ đầy đủ cả quá tải và ngắn mạch. Trên thực tế, RCCB và RCBO có chức năng khác nhau.
Ngoài ra, không nên tự ý tăng dòng định mức của aptomat chỉ vì thiết bị thường xuyên nhảy. Hiện tượng này có thể xuất phát từ quá tải, chập điện hoặc dòng rò và cần được xác định nguyên nhân trước khi thay đổi thiết bị bảo vệ.
Kiểm tra aptomat chống giật như thế nào?

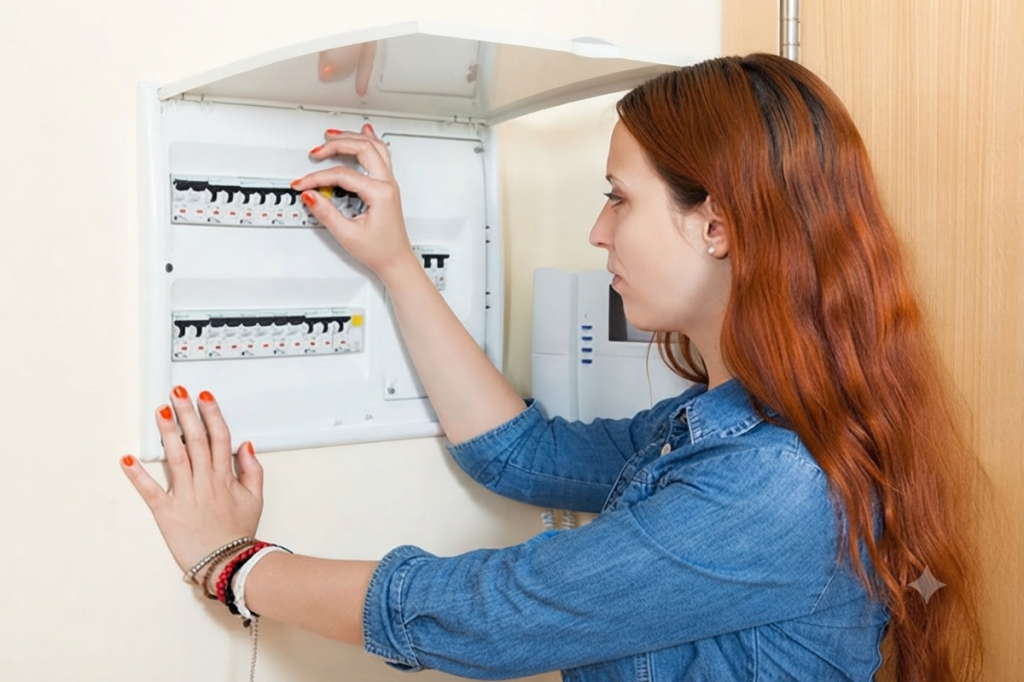

Nhiều aptomat chống giật được trang bị nút TEST để kiểm tra chức năng tác động của cơ cấu bảo vệ. Khi sử dụng nút này, cần thực hiện theo hướng dẫn của nhà sản xuất.
Nếu nhấn TEST nhưng thiết bị không tác động, không nên tiếp tục sử dụng với giả định rằng chức năng chống giật vẫn hoạt động bình thường. Cần kiểm tra hoặc thay thế thiết bị theo hướng dẫn kỹ thuật.
Việc kiểm tra định kỳ không chỉ giúp phát hiện thiết bị hỏng mà còn góp phần đảm bảo hệ thống bảo vệ luôn trong trạng thái sẵn sàng.
Kết luận
Cách lựa chọn aptomat chống giật cho gia đình không nên chỉ dựa vào một thông số duy nhất. Người dùng cần xem xét dòng điện định mức, ngưỡng dòng rò, số cực, khả năng cắt đối với thiết bị có bảo vệ quá dòng và đặc điểm của từng mạch điện.
Quan trọng hơn, aptomat chống giật chỉ là một phần trong hệ thống an toàn điện. Việc lựa chọn dây dẫn đúng tiết diện, thiết bị đóng cắt phù hợp, nối đất đúng kỹ thuật và lắp đặt theo yêu cầu của nhà sản xuất cũng có vai trò quan trọng. Với hệ thống điện gia đình phức tạp hoặc cần cải tạo, nên để thợ điện có chuyên môn khảo sát và lựa chọn thiết bị phù hợp.
