Ăng ten WiFi là gì? Đây là bộ phận có nhiệm vụ phát và thu sóng vô tuyến trong các thiết bị mạng như router WiFi, access point, bộ mở rộng sóng hay một số adapter không dây. Khả năng của ăng ten ảnh hưởng trực tiếp đến hướng truyền, phạm vi phủ sóng và chất lượng kết nối. Vì vậy, việc hiểu rõ nguyên lý hoạt động, độ lợi và đặc điểm của từng loại ăng ten sẽ giúp lựa chọn thiết bị phù hợp hơn.
Ăng ten WiFi là gì?
Ăng ten WiFi là một thiết bị chuyển đổi qua lại giữa tín hiệu điện tần số vô tuyến và sóng điện từ truyền trong không gian. Khi phát, tín hiệu RF từ mạch WiFi được đưa đến ăng ten để biến đổi thành năng lượng điện từ và bức xạ ra môi trường. Khi thu, quá trình diễn ra theo chiều ngược lại: ăng ten tiếp nhận sóng vô tuyến rồi chuyển thành tín hiệu điện để mạch thu xử lý.
Do đó, ăng ten không trực tiếp tạo ra dữ liệu WiFi mà đảm nhận vai trò phát xạ và thu nhận tín hiệu vô tuyến. Thiết kế của ăng ten sẽ quyết định năng lượng được tập trung theo hướng nào và vùng không gian mà tín hiệu có thể bao phủ.
Chức năng của ăng ten WiFi
Trong một thiết bị mạng không dây, ăng ten đảm nhận hai nhiệm vụ chính là phát và thu tín hiệu.
Khi router hoặc access point truyền dữ liệu, mạch phát tạo ra tín hiệu RF rồi đưa đến ăng ten. Bộ phận này chuyển đổi tín hiệu thành sóng điện từ và phát ra môi trường theo một dạng bức xạ nhất định.
Ở chiều ngược lại, khi thiết bị nhận dữ liệu từ một nguồn WiFi khác, ăng ten thu sóng điện từ và biến đổi thành tín hiệu điện để đưa về mạch thu. Tín hiệu sau đó được xử lý để khôi phục dữ liệu.
Đặc tính bức xạ của ăng ten cũng ảnh hưởng đến cách năng lượng được phân bố. Một số loại phát tương đối rộng theo phương ngang, trong khi ăng ten định hướng tập trung năng lượng vào một khu vực hẹp để tăng khả năng truyền tín hiệu ở khoảng cách xa.
Nguyên lý hoạt động của ăng ten WiFi
Về cơ bản, nguyên lý hoạt động của ăng ten WiFi dựa trên quá trình chuyển đổi năng lượng điện và sóng điện từ.
Ở chế độ phát, tín hiệu điện xoay chiều có tần số cao được đưa vào phần tử bức xạ của ăng ten. Sự biến thiên của dòng điện tạo ra trường điện từ và hình thành sóng vô tuyến lan truyền trong không gian.
Ở chế độ thu, sóng điện từ tác động lên phần tử dẫn của ăng ten, tạo ra tín hiệu điện tương ứng. Mạch điện tử của thiết bị sau đó tiếp nhận và xử lý tín hiệu này.
Tần số hoạt động có mối liên hệ với kích thước và thiết kế của ăng ten. Tuy nhiên, kích thước vật lý không phải yếu tố duy nhất quyết định hiệu quả bởi thiết kế phần tử bức xạ, mạch phối hợp trở kháng, môi trường lắp đặt và cách bố trí ăng ten cũng có ảnh hưởng đáng kể.
Các thông số quan trọng của ăng ten WiFi
Độ lợi (Gain)
Độ lợi là thông số quan trọng khi đánh giá khả năng tập trung năng lượng của ăng ten, thường được biểu thị bằng dBi khi so sánh với ăng ten đẳng hướng lý tưởng.
Ăng ten có độ lợi cao không đồng nghĩa với việc tự tạo thêm công suất cho bộ phát. Thay vào đó, nó tập trung năng lượng theo một số hướng nhất định, từ đó có thể tạo cường độ tín hiệu lớn hơn ở những hướng được ưu tiên.
Chẳng hạn, ăng ten vô hướng thường phân bố năng lượng rộng theo phương ngang để tạo vùng phủ lớn. Trong khi đó, ăng ten định hướng có thể tập trung năng lượng thành một vùng hẹp hơn, phù hợp với các kết nối ở khoảng cách xa.
Vì vậy, không nên chỉ nhìn vào chỉ số dBi để kết luận một ăng ten có khả năng phủ sóng tốt hơn trong mọi trường hợp. Độ lợi cao thường đi kèm với vùng bức xạ được tập trung hơn.
Phân cực (Polarization)
Phân cực mô tả hướng của thành phần điện trường của sóng điện từ. Với các ăng ten phân cực tuyến tính, hướng của phần tử bức xạ thường được dùng để xác định phân cực của ăng ten.
Hai kiểu phổ biến là phân cực dọc và phân cực ngang. Khi hai ăng ten phát và thu có sự tương thích về phân cực, khả năng truyền nhận tín hiệu thường tốt hơn. Ngược lại, việc đặt ăng ten lệch phân cực có thể làm suy hao tín hiệu.
Trong các hệ thống WiFi hiện đại, thiết bị có thể sử dụng nhiều ăng ten với các hướng phân cực khác nhau nhằm cải thiện khả năng truyền nhận và tận dụng các kỹ thuật như MIMO.
Trở kháng (Impedance)
Trở kháng thể hiện đặc tính điện của ăng ten tại tần số hoạt động. Để truyền năng lượng hiệu quả, trở kháng của ăng ten cần phù hợp với đường truyền và mạch RF.
Nếu xảy ra hiện tượng không phối hợp trở kháng, một phần năng lượng có thể bị phản xạ về phía nguồn thay vì truyền hiệu quả đến ăng ten. Vì vậy, thông số này đặc biệt quan trọng khi lựa chọn ăng ten rời, cáp nối hoặc thiết bị RF.
Ăng ten WiFi được chia thành những loại nào?
Dựa vào đặc tính bức xạ, ăng ten WiFi thường được chia thành hai nhóm chính là ăng ten vô hướng và ăng ten định hướng.
Ăng ten WiFi vô hướng

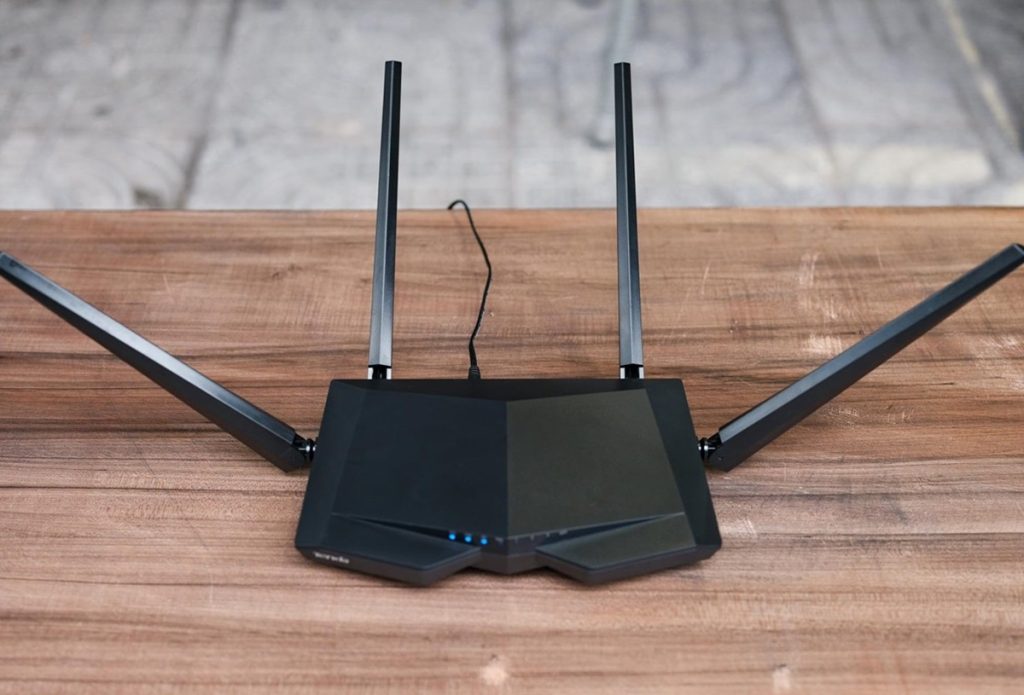

Ăng ten vô hướng, hay Omni-directional, có khả năng phát và thu tín hiệu trên vùng rộng theo phương ngang. Loại ăng ten này thường có thiết kế dạng thanh đứng và được sử dụng khi cần cung cấp kết nối cho nhiều thiết bị nằm ở các hướng khác nhau.
Đây là lựa chọn phổ biến trong router gia đình, access point văn phòng và nhiều hệ thống cần vùng phủ rộng. Tuy nhiên, vùng phủ thực tế còn phụ thuộc vào công suất thiết bị, vật cản, cách bố trí ăng ten và điều kiện môi trường.
Ăng ten WiFi định hướng
Ăng ten định hướng tập trung năng lượng vào một khu vực hoặc hướng cụ thể thay vì phát rộng theo mọi hướng. Nhờ đặc tính này, thiết bị có thể phù hợp với những hệ thống cần truyền tín hiệu giữa hai vị trí cách xa nhau.
Các thiết kế thường gặp gồm patch, panel, Yagi hoặc những dạng ăng ten định hướng khác. Chúng có thể được sử dụng trong các kết nối không dây điểm-điểm hoặc điểm-đa điểm tùy hệ thống.
Ăng ten định hướng cao
Nhóm ăng ten định hướng cao có góc bức xạ hẹp và khả năng tập trung năng lượng mạnh. Một số thiết kế tiêu biểu là ăng ten parabol hoặc ăng ten lưới.
Những loại này thường được sử dụng cho các tuyến truyền dẫn không dây khoảng cách xa, trong đó hai đầu kết nối cần được căn chỉnh tương đối chính xác. Đổi lại, phạm vi phủ sóng theo chiều ngang của chúng không rộng như ăng ten vô hướng.
Có nên thay ăng ten WiFi có độ lợi cao hơn?
Việc thay ăng ten có độ lợi cao hơn không phải lúc nào cũng giúp WiFi mạnh hơn ở mọi vị trí. Khi độ lợi tăng, năng lượng thường được tập trung vào vùng bức xạ phù hợp với thiết kế của ăng ten, vì vậy vùng phủ thực tế có thể thay đổi theo chiều ngang và chiều dọc.
Ngoài ra, cần đảm bảo ăng ten tương thích với tần số WiFi, đầu nối, trở kháng và công suất mà thiết bị hỗ trợ. Với router có nhiều ăng ten, việc thay đổi một phần hệ thống cũng cần tính đến thiết kế MIMO và cấu hình của thiết bị.
Kết luận
Ăng ten WiFi là bộ phận đảm nhận việc chuyển đổi tín hiệu điện RF thành sóng điện từ khi phát và thực hiện quá trình ngược lại khi thu. Độ lợi, phân cực, trở kháng và kiểu bức xạ là những yếu tố quan trọng quyết định đặc tính hoạt động của ăng ten.
Tùy nhu cầu phủ sóng trong nhà, văn phòng hay truyền tín hiệu giữa các vị trí cách xa nhau, người dùng có thể lựa chọn ăng ten vô hướng hoặc định hướng. Quan trọng nhất là lựa chọn đúng loại ăng ten và lắp đặt phù hợp thay vì chỉ dựa vào thông số độ lợi để đánh giá chất lượng kết nối.
